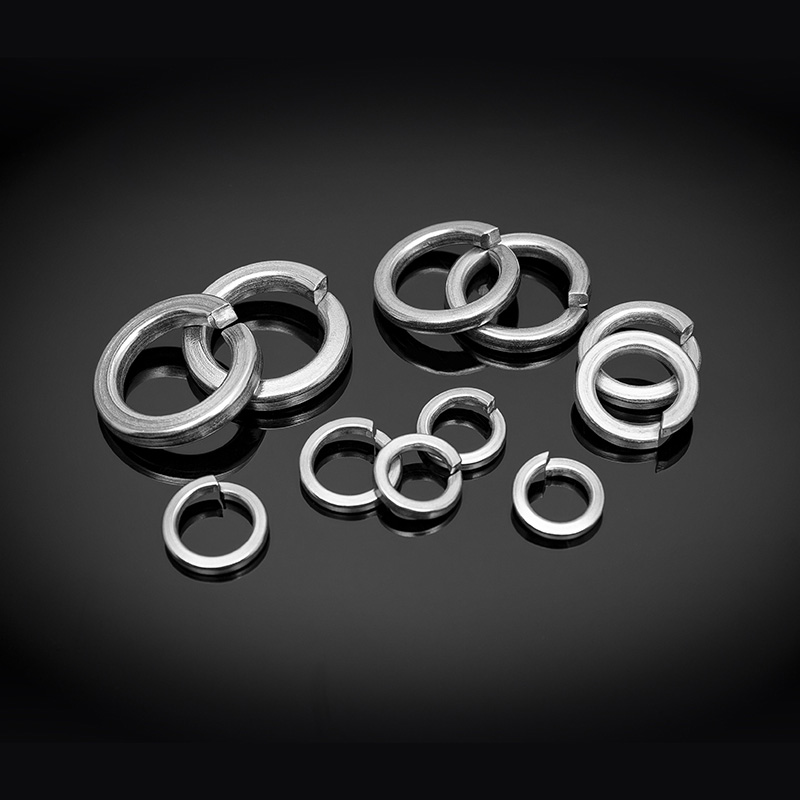

DIN127 pružinové podložky z nehrdzavejúcej ocele

DIN127 pružinové podložky z nehrdzavejúcej ocele
DIN127 pružinové podložky z nehrdzavejúcej ocele DIN127 pružinové podložky z nehrdzavejúcej ocele

Charakteristiky vzhľadu

Štandardný okrúhly dizajn, poskytuje základnú funkciu rozloženia zaťaženia, zvyčajne kovový, hladký povrch

Vnútorné vlastnosti

Vnútorný otvor je štandardnej veľkosti, bežne používaný pre štandardné skrutkové spoje.

Základný účel

Používa sa na spojenie s bežnými záťažami, aby sa zabránilo opotrebovaniu a zabezpečilo sa rozloženie záťaže

Výhody a vlastnosti

Poskytuje jednoduché a efektívne riešenie, široko používané v konvenčných zariadeniach a pripojeniach

Typické použitia

Vhodné pre mechanické zariadenia a nízkozáťažové spoje

Kľúčové ukazovatele pre výber

Veľkosť (priemer, hrúbka, priemer otvoru), materiál (nehrdzavejúca oceľ alebo iný kov)

Požiadavky špecifické pre daný priemysel

Strojársky priemysel: Vhodné pre konvenčné pripojenia záťaže, nízkonákladové aplikácie.

PREV：ASME/ANSI B18.21.3 (ANSI) Pružinové podložky z nehrdzavejúcej oceleNEXT：Žiadny ďalší článok

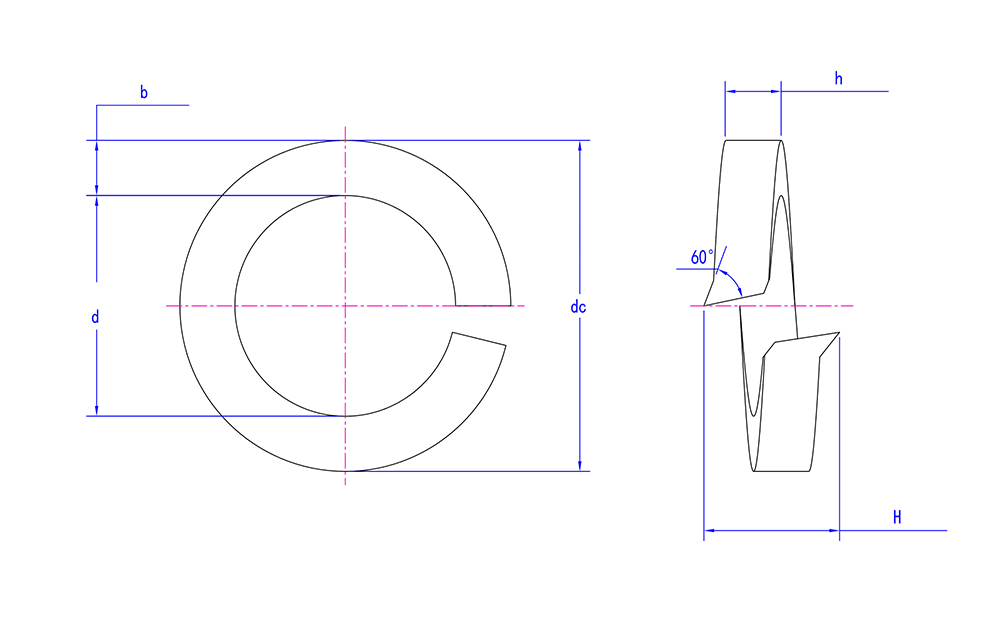

Špecifikácia produktu:

Po Φ3 Φ3,5 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36 Φ39 Φ42 Φ45 Φ48 Φ52 Φ56 Φ60 Φ64 Φ68 Φ72 Φ80 Φ90 Φ100
d min 3.1 3.6 4.1 5.1 6.1 7.1 8.1 10.2 12.2 14.2 16.2 18.2 20.2 22.5 24.5 27.5 30.5 36.5 39.5 42.5 45.5 49 53 57 61 65 69 73 81 91 101
d max 3.4 3.9 4.4 5.4 6.5 7.5 8.5 10.7 12.7 14.7 17 19 21.2 23.5 25.5 28.5 31.7 37.7 40.7 43.7 46.7 50.5 54.5 58.5 62.5 66.5 70.5 74.5 82.5 92.5 102.5
b max 1.4 1.4 1.6 1.9 2.65 2.65 3.15 3.7 4.2 4.7 5.2 5.2 6.2 6.2 7.25 7.25 8.25 10.25 10.25 12.25 12.25 12.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25
b min 1.2 1.2 1.4 1.7 2.35 2.35 2.85 3.3 3.8 4.3 4.8 4.8 5.8 5.8 6.75 6.75 7.75 9.75 9.75 11.75 11.75 11.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75
h max 0.9 0.9 1 1.3 1.7 1.7 2.1 2.35 2.65 3.15 3.7 3.7 4.2 4.2 5.2 5.2 6.2 6.2 6.2 7.25 7.25 7.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25
h min 0.7 0.7 0.8 1.1 1.5 1.5 1.9 2.05 2.35 2.85 3.3 3.3 3.8 3.8 4.8 4.8 5.8 5.8 5.8 6.75 6.75 6.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75
H min 1.9 1.9 2.1 2.7 3.6 3.6 4.6 5 5.8 6.8 7.8 7.8 8.8 8.8 11 11 13.6 13.6 13.6 15.6 15.6 15.6 18 18 18 18 18 18 18 18 18
H max 2.1 2.2 2.5 3.2 4.2 4.2 5.4 5.9 6.8 8 9.2 9.2 10.4 10.4 13 13 16.1 16.1 16.1 18.4 18.4 18.4 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2
dc max 6.2 6.7 7.6 9.2 11.8 12.8 14.8 18.1 21.1 24.1 27.4 29.4 33.6 35.9 40 43 48.2 58.2 61.2 68.2 71.2 75 83 87 91 95 99 103 111 121 131
