Príručka spojovacích prvkov z nehrdzavejúcej ocele: Vysvetlenie šesťhranných skrutiek, matíc, skrutiek a plochých podložiek

Čo sú Spojovacie prvky z nehrdzavejúcej ocele a prečo na nich záleží?

Spojovacie prvky z nehrdzavejúcej ocele sú mechanické komponenty používané na spojenie, upevnenie alebo umiestnenie dvoch alebo viacerých častí dohromady. To, čo ich odlišuje od štandardných spojovacích prvkov z uhlíkovej ocele, je ich zloženie — obsahujú minimálne 10,5 % chrómu, ktorý reaguje s kyslíkom a vytvára na povrchu pasívnu oxidovú vrstvu. Táto neviditeľná fólia sa nepretržite sama opravuje, čím dáva spojovacím prvkom z nehrdzavejúcej ocele výnimočnú odolnosť voči hrdzi, korózii a škvrnám v širokej škále prostredí. Či už pracujete v námornom staviteľstve, spracovaní potravín, chemických závodoch, exteriérovej architektúre alebo každodenných domácich aplikáciách, spojovacie prvky z nehrdzavejúcej ocele poskytujú dlhodobú spoľahlivosť, ktorej sa iné materiály jednoducho nevyrovnajú.

Najbežnejšie používané triedy pre spojovacie prvky z nehrdzavejúcej ocele sú 304 a 316. Trieda 304 je vhodná na všeobecné použitie vrátane vnútorných stavieb, strojov a ľahkého vonkajšieho použitia. Trieda 316 obsahuje molybdén, ktorý zvyšuje jeho odolnosť voči chloridom a slanej vode, vďaka čomu je preferovanou voľbou pre pobrežné, morské a chemické prostredie. Pochopenie týchto tried vám pomôže vybrať správny spojovací prvok pre správnu prácu – rozhodnutie, ktoré priamo ovplyvňuje životnosť a bezpečnosť vašej montáže.

Skrutky so šesťhrannou hlavou z nehrdzavejúcej ocele : Štruktúra, štandardy a výber

Šesťhranné skrutky z nehrdzavejúcej ocele, bežne označované ako šesťhranné skrutky, sú jedným z najpoužívanejších spojovacích prvkov v priemyselnom aj stavebnom prostredí. Vyznačujú sa šesťstrannou hlavou, ktorá umožňuje ľahké utiahnutie kľúčom alebo nástrčkou, stopkou s úplným alebo čiastočným závitom a sú navrhnuté na použitie s maticou alebo otvorom so závitom. Šesťhranná hlava poskytuje veľkú dosadaciu plochu a prispôsobuje sa značnému krútiacemu momentu bez poškodenia hlavy upevňovacieho prvku, a preto sa pre vysoko pevné konštrukčné spoje vyberajú šesťhranné skrutky.

Tieto skrutky sú vyrábané podľa medzinárodných noriem ako ISO 4014 (čiastočný závit), ISO 4017 (plný závit), DIN 931 a DIN 933. V Severnej Amerike ASME B18.2.1 upravuje šesťhranné skrutky palcovej série. Pri výbere šesťhranných skrutiek z nehrdzavejúcej ocele musíte zvážiť typ závitu (metrický alebo britský), priemer, stúpanie závitu a dĺžku. Príliš krátka skrutka nezachytí dostatok závitov na bezpečný spoj; ten, ktorý je príliš dlhý, môže nebezpečne vyčnievať alebo prekážať priľahlým komponentom.

Bežné aplikácie šesťhranných skrutiek z nehrdzavejúcej ocele

• Oceľové spoje v mostoch a budovách vystavených poveternostným vplyvom
• Vybavenie námornej paluby, stavba lodí a dokov
• Zariadenia na spracovanie potravín a nápojov vyžadujúce hygienické podmienky
• Potrubné príruby a tlakové nádoby chemických zariadení
• Systémy HVAC a vonkajšie mechanické kryty

Šesťhranné matice a štandardné matice z nehrdzavejúcej ocele: rozdiely a použitie

Šesťhranné matice z nehrdzavejúcej ocele sú štandardným náprotivkom k šesťhranným skrutkám. Vyznačujú sa vnútorným závitom a šesťhrannou vonkajšou stranou, ktorá umožňuje utiahnutie kľúčom. Šesťhranné matice, ktoré sú k dispozícii v plnej výške (štandard) a tenkých/zaseknutých variantoch, sa vyrábajú podľa ISO 4032, ISO 4033, DIN 934 a iných ekvivalentných noriem. V spojení so šesťhrannou skrutkou z nehrdzavejúcej ocele vytvárajú kompletný skrutkový spoj odolný voči korózii vhodný do náročných podmienok.

Okrem tradičnej šesťhrannej matice sa matice z nehrdzavejúcej ocele dodávajú v niekoľkých špecializovaných formách, z ktorých každá je navrhnutá pre špecifické výkonnostné potreby. Poistné matice s nylonovou vložkou (ekvivalent ISO 7042) používajú nylonovú objímku, aby odolali uvoľneniu spôsobenému vibráciami – kritická vlastnosť v automobilových a strojných aplikáciách. Prírubové matice obsahujú integrovanú prírubu podobnú podložke, ktorá rozdeľuje zaťaženie na širšiu oblasť, čím sa znižuje potreba samostatnej podložky. Krycie matice (žaluďové matice) zakrývajú odkryté konce skrutiek z estetických dôvodov a aby sa zabránilo poškodeniu závitu. Pochopenie, ktorý typ matice použiť, je rovnako dôležité ako výber správnej skrutky.

Prehľad typov matíc z nehrdzavejúcej ocele

Skrutky z nehrdzavejúcej ocele: Výber správnej hlavy a typu pohonu

Skrutky z nehrdzavejúcej ocele sa líšia od skrutiek v tom, že sú zvyčajne navrhnuté tak, aby sa zapichovali priamo do materiálu bez potreby matice. Sú dostupné v obrovskom množstve štýlov hlavy a typov pohonu, z ktorých každý ponúka špecifické výhody v závislosti od aplikácie. Najdôležitejším rozhodnutím pri výbere skrutiek z nehrdzavejúcej ocele je prispôsobenie štýlu hlavy a typu pohonu prostrediu inštalácie, požiadavkám na zaťaženie a požadovanému vzhľadu.

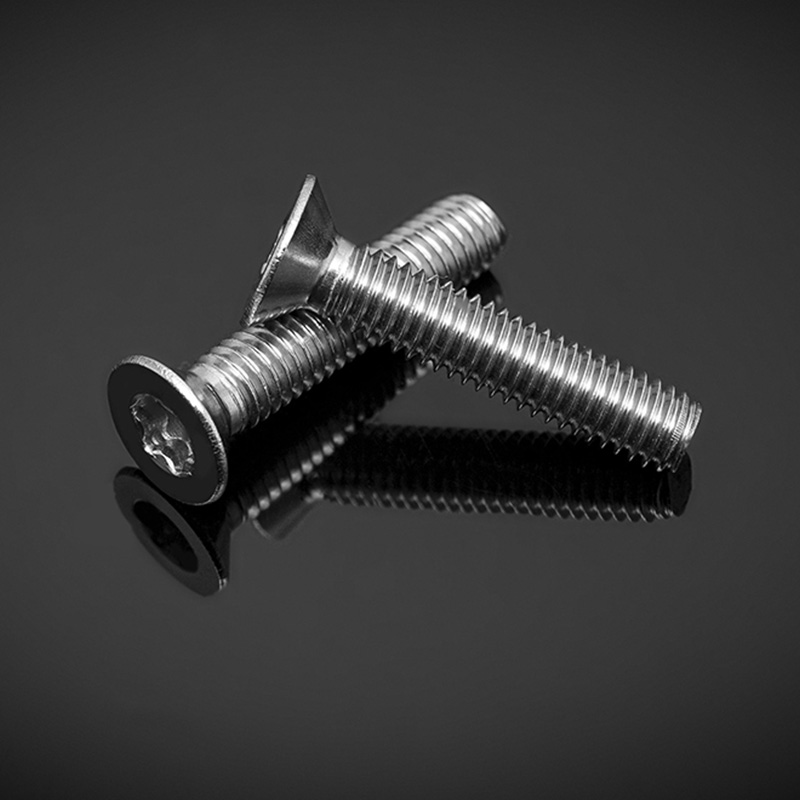

Skrutky s oválnou hlavou ponúkajú nízkoprofilovú zaoblenú hornú časť so širokou nosnou plochou, vďaka čomu sú vhodné pre všeobecné montážne práce. Skrutky so zápustnou hlavou (s plochou hlavou) sú v jednej rovine s povrchom materiálu – nevyhnutné pre aplikácie, kde by vyčnievajúce hlavy predstavovali bezpečnostné riziko alebo by prekážali pohyblivým častiam. Skrutky s priehradovou hlavou majú extra širokú hlavu s nízkym profilom na použitie v tenkých alebo mäkkých materiáloch. Pri vonkajších drevených aplikáciách sa na upevnenie terás, obkladov a oplotenia bežne používajú samorezné skrutky z nehrdzavejúcej ocele s hlávkovou hlavou, pretože priťahujú povrchový materiál pevne bez toho, aby ho popraskali.

Typy diskov a kedy ich použiť

• Phillips (PH): Celosvetovo najrozšírenejší typ pohonu. Jednoduché použitie s elektrickým náradím, ale náchylné na vysunutie (prešmyknutie) pri vysokom krútiacom momente.
• Drážkované: Jednoduchý jednoslotový dizajn. Uprednostňuje sa pri nízkych krútiacich momentoch, presných aplikáciách a pri údržbe starších strojov.
• Torx (TX / hviezda): Šesťbodový hviezdicový pohon s vynikajúcim prenosom krútiaceho momentu a minimálnou vačkou. Ideálne pre vysokú pevnosť alebo opakovanú montáž/demontáž.
• Pozidriv (PZ): Vylepšený dizajn Phillips ponúka lepšie zapojenie bitov. Štandard v európskom stavebníctve a stolárstve.
• Hex zásuvka (Allen): Vnútorný šesťhranný pohon pre použitie s imbusovými kľúčmi alebo šesťhrannými bitmi. Bežné v strojoch, nábytku a skrytých upevňovacích aplikáciách.

Jedna dôležitá poznámka pri použití skrutiek z nehrdzavejúcej ocele: zadretie je skutočným rizikom. K zadretiu dochádza, keď sa závity skrutky a matice z nehrdzavejúcej ocele zaseknú v dôsledku trenia a tepla vznikajúceho počas uťahovania, čím je demontáž takmer nemožná bez porušenia spojovacieho prvku. Aby ste predišli zadretiu, vždy aplikujte mazivo proti zadretiu alebo použite spojovacie prvky z rôznych druhov nehrdzavejúcej ocele (napr. skrutka 316 s maticou 304). Zníženie rýchlosti uťahovania tiež výrazne znižuje riziko zadretia.

Ploché podložky z nehrdzavejúcej ocele: Rozloženie záťaže a ochrana povrchu

Plochá podložka z nehrdzavejúcej ocele je tenká doska v tvare disku so stredovým otvorom dimenzovaným tak, aby sa zmestil na skrutku alebo driek skrutky. Aj keď sa môže zdať, že ide o menšie príslušenstvo, jeho úloha v upevňovacom spoji je funkčne významná. Ploché podložky rozkladajú upínacie zaťaženie hlavy matice alebo skrutky na väčšiu plochu, čo zabraňuje pretiahnutiu upevňovacieho prvku cez mäkšie materiály a znižuje poškodenie povrchu upínanej časti. Toto je obzvlášť dôležité pri upevňovaní do dreva, plastu, hliníka alebo iných materiálov, ktoré sú mäkšie ako nehrdzavejúca oceľ.

Nerezové ploché podložky chránia aj povrchovú úpravu spájaného materiálu. Keď sa matica alebo hlava skrutky otáča priamo na lakovanom alebo leštenom povrchu, spôsobuje poškriabanie a ryhovanie. Plochá podložka medzi hlavou upevňovača a povrchom eliminuje toto poškodenie. V elektrických aplikáciách slúži podložka aj ako izolačná medzera, keď sa používa s nylonovými alebo gumenými podložkami pod ňou. Štandardné nerezové ploché podložky sa vyrábajú podľa DIN 125A, ISO 7089 a ISO 7090 (so skosením), s veľkosťami od M2 do M64 v metrických a ekvivalentných imperiálnych veľkostiach.

Kedy použiť ploché podložky

• Pod hlavy skrutiek a matice pri upevňovaní do dreva, kompozitov alebo mäkkých kovov
• Na príliš veľké alebo štrbinové otvory, cez ktoré by inak prešla hlava skrutky
• Na ochranu leštených alebo lakovaných povrchov pred kontaktným poškodením počas uťahovania
• V kombinácii s pružinovými (poistnými) podložkami poskytuje rovná dosadacia plocha pre poistnú podložku
• V prírubových potrubných spojoch na vytvorenie rovnomerného dosadnutia tesnenia cez čelo príruby

Ako zladiť komponenty spojovacieho materiálu z nehrdzavejúcej ocele pre kompletnú montáž

Výber jednotlivých komponentov spojovacích prvkov je len polovica úlohy – ich správne zmontovanie do úplného a spoľahlivého spoja si vyžaduje zodpovedajúcu triedu skrutiek, tried matíc, veľkosť podložiek a prípravu povrchu. Nesúlad v ktoromkoľvek z týchto prvkov môže viesť k poruche spoja, korózii alebo ťažkostiam počas údržby. Nasledujúce praktické pokyny vám pomôžu zabezpečiť, aby vaše zostavy spojovacích prvkov z nehrdzavejúcej ocele fungovali tak, ako boli zamýšľané počas celej životnosti.

Najprv porovnajte triedu všetkých komponentov. Ak používate šesťhrannú skrutku z nehrdzavejúcej ocele 316, použite matice a podložky z nehrdzavejúcej ocele 316. Miešanie druhov nemusí nevyhnutne spôsobiť okamžité zlyhanie, ale môže spôsobiť rozdiel v galvanickom potenciáli alebo nekonzistentnú odolnosť proti korózii, ktorá časom oslabí spoj. Po druhé, overte kompatibilitu závitu: skrutka aj matica musia používať rovnaký štandard závitu (metrický alebo britský UNC/UNF) a rovnaké stúpanie. Metrická skrutka M10 s rozstupom 1,5 mm vyžaduje maticu s rovnakou špecifikáciou – krížové závitovanie s nesprávnou maticou zničí oba komponenty.

Po tretie, veľkosť vašej plochej podložky správne. Vnútorný priemer podložky by mal byť dostatočne veľký na to, aby prešiel cez driek skrutky bez nadmernej vôle, zatiaľ čo vonkajší priemer by mal byť vhodný pre rozložené zaťaženie. Štandardné podložky DIN 125 sú vhodné pre väčšinu aplikácií, ale ťažké alebo konštrukčné aplikácie môžu vyžadovať podložky veľkých sérií s výrazne väčším vonkajším priemerom. Nakoniec vždy použite správny krútiaci moment pomocou kalibrovaného momentového kľúča – prílišným utiahnutím spojovacích prvkov z nehrdzavejúcej ocele hrozí riziko zadretia a strhnutí závitu, zatiaľ čo nedostatočné utiahnutie spôsobuje uvoľnenie pri vibráciách alebo dynamickom zaťažení.

Porovnanie tried spojovacích prvkov z nehrdzavejúcej ocele: 304 vs 316 vs A2 vs A4

Označenia triedy spojovacích materiálov z nehrdzavejúcej ocele môžu byť mätúce, najmä preto, že rovnaký materiál je v rôznych normách označený rôznymi názvami. Nierma ISO 3506 klasifikuje spojovacie prvky z nehrdzavejúcej ocele ako A2 (ekvivalent 304) a A4 (ekvivalent 316), pričom triedy vlastností 50, 70 a 80 označujú úrovne pevnosti v ťahu. Americké normy sa zvyčajne priamo odvolávajú na triedy zliatin AISI (304, 316). Pochopenie týchto ekvivalencií zabraňuje nákladným chybám v špecifikácii.

Pre väčšinu komerčných stavebných a všeobecných inžinierskych aplikácií poskytujú spojovacie prvky A2-70 (304) vynikajúcu rovnováhu odolnosti proti korózii, pevnosti a nákladovej efektívnosti. V prostrediach s vystavením slanej vode, kyslým chemikáliám alebo chlórovanej vode – ako je okolie bazénov, pobrežné plošiny alebo farmaceutické závody – by sa malo vždy špecifikovať A4-70 alebo A4-80 (316). Použitie spojovacích prvkov A2 v prostredí s ťažkým chloridom bude mať za následok jamkovú koróziu a prípadné zlyhanie spoja bez ohľadu na to, ako dobre sú komponenty zmontované.

Údržba a kontrola zostáv spojovacích prvkov z nehrdzavejúcej ocele

Jednou z výhod spojovacích prvkov z nehrdzavejúcej ocele sú ich nízke nároky na údržbu v porovnaní s alternatívami z pokovovanej alebo lakovanej uhlíkovej ocele. „Nízka údržba“ však neznamená „nulovú údržbu“. Pravidelná kontrola je nevyhnutná, najmä v štrukturálnych, z hľadiska bezpečnosti kritických aplikáciách alebo aplikáciách s vysokými vibráciami. Vizuálna kontrola by mala hľadať známky povrchovej hrdze (čo môže naznačovať kontamináciu z blízkych nástrojov z uhlíkovej ocele alebo častíc zapustených do povrchu), štrbinovú koróziu v tesných spojoch a akékoľvek viditeľné praskliny alebo deformácie pod hlavou skrutky alebo maticou.

Ak sa na inak zdravom spojovacom prvku z nehrdzavejúcej ocele objavia hrdzavé škvrny, je to často spôsobené voľným znečistením železom z nástrojov z uhlíkovej ocele, brúsnym prachom alebo kontaktom s povrchmi z uhlíkovej ocele. To sa dá napraviť pasiváciou — čistením roztokom kyseliny citrónovej alebo dusičnej, ktorý odstraňuje kontamináciu železom a obnovuje ochrannú vrstvu oxidu. Pri zostavách, ktoré sa pravidelne demontujú, vždy pred opätovným zložením dôkladne skontrolujte závity, či nie sú poškodené zadretím, a vymeňte všetky upevňovacie prvky, ktoré vykazujú deformované alebo zadreté závity. Opätovné použitie zadretých spojovacích prvkov dramaticky zvyšuje riziko zlyhania počas prevádzky a odizolovania závitov.

Kontrola krútiaceho momentu sa odporúča po počiatočnom servisnom období v aplikáciách náchylných na vibrácie, pretože spojovacie prvky z nehrdzavejúcej ocele môžu počas skorého servisu zaznamenať miernu relaxáciu (zaliatie) na rozhraní spoja. Opätovné dotiahnutie na špecifikovanú hodnotu po 24–48 hodinách prevádzky zaisťuje, že spoj zostane správne upnutý. Pri trvalých inštaláciách, ktoré sa nebudú pravidelne kontrolovať, zvážte použitie zmesí na zaistenie závitov určených pre nehrdzavejúcu oceľ alebo investujte do mechanických uzamykacích prvkov, ako sú matice s prevládajúcim momentom, aby ste udržali zaťaženie svorky po dlhú dobu.
